产品简介：

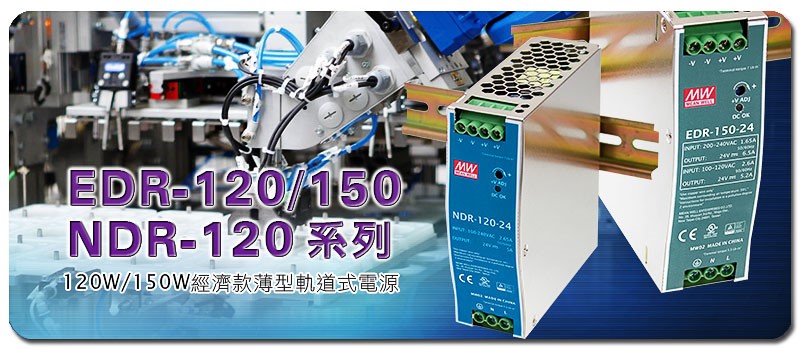

明纬EDR-75及NDR-75两系列自2014年7月甫上市即受工控市场之欢迎，为使经济款薄型轨道式电源产品线更为完整，明纬新推出了120W之EDR-120与NDR-120系列，以及最高可达156W之EDR-150。EDR-120、NDR-120、EDR-150三系列采用相同之外壳设计，机身面宽仅40mm，可安装于机箱内部TS-35/7.5或TS-35/15之导轨，对于宽度有限之机箱系统是非常理想之电源供应器机型。

此三系列于输入侧接受90~264VAC全范围交流电压；输出侧方面，EDR-120及NDR-120提供了12V、24V及48V三种直流电压，而EDR-150则提供24V单一直流电压。三系列皆为无内建风扇之设计，因最高效率可达88.5%(EDR-120)、87%(EDR-150)、89%(NDR-120)，于自然风冷散热下各别可在-20~+60℃(EDR-120及EDR-150)及-20~+70℃(NDR-120)之环温下工作。其它标准功能包含短路保护、过负载保护（定电流输出*）、过电压保护、过温度保护、前面板可微调输出电压等。此三系列通过了UL/CUL/TUV/CB/CE等法规认证，并符合重工业等级电磁耐受（EN61000-6-2）之要求。电磁干扰(EMI)方面则分别符合EN55022 Class A(EDR-120及EDR-150)与Class B(NDR-120)。

合适的应用包含工业控制系统、半导体制程设备、工厂自动化、机电设备等。

· 全范围90~264VAC交流输入

· 适合安装导轨：TS-35/7.5或TS-35/15

· 40mm窄面宽设计，机身尺寸(宽x高x深)：40x125.2x113.5mm

· 保护功能：短路保护、过负载保护（定电流模式*）、过电压保护、过温度保护

· 通过UL508(工业控制设备)认证

· 通过UL/CUL/TUV/CB/CE国际认证

* EDR-150-24于90~100VAC间呈现间歇性(hiccup)输出

** 于230VAC
